USB PD--使命与荣耀

发布日期:2016-10-08 | 点击: | 字号:

       几年前,对着家里桌面上一堆规格各异的适配器,我有点抓狂。第一,这些适配器造成了家居环境的混乱以及使用的不便。第二,偶尔某个设备的适配器损坏后,你会发现很难买到合适的替代品。第三,这些适配器,将造成无数的电子垃圾,包括塑料,重金属污染等。作为家里唯一懂电气的人,我还得承受使用不便所产生的各种抱怨,并费劲的解释为什么这个不适合那个。于是,某天,另一半对我说,你把这些适配器全部统一成多功能的吧,让用电器去告诉适配器该输出什么就行了。我觉得这个想法非常有价值,就撰写了申请号为:201210007717.X的专利,并提交专利局审查。时间过的很快,2014年,我第一次阅读TYPE-C 及USB PD的规范。我几乎是在瞬间就明白了它们所承载的使命。TYPE-C与USB PD的推出,将会从根本上解决我们生活中,涉及到电子产品供电的混乱局面。它是怎么做到的呢? 让我们来看看:

       第一步,适配器在连接建立后,会通过CC线进行广播,告诉连接的另外一方,适配器能够提供多少种电压以及对应的电流。

(图1 Macbook 原装适配器的PD通信波形)

(图2 Google 原装适配器的PD通信波形)

       第二步,用电器在获悉适配器的供电能力之后,从中选择一个最适合自己的供电方式,并向适配器发送请求数据包。

(图3 Macbook发送的Request数据包)

       第三步,适配器根据用电器的选择,评估自身的能力之后,发送“接受”命令。

(图4 适配器发送的ACCEPT PD通信数据包)

       第四步,适配器进行内部电压变换,并向用电器发送“电源准备好”数据包。

(图5 适配器发送的电源切换完毕 PD通信数据包)

       第五步,适配器向VBUS施加协商后的新的供电电压。

       如果仅仅是一个进行供电管理。那么PD通信到此就已经完成了电压切换的任务。但是如果供电方不仅仅是一个适配器,而是一个HUB,甚至是支持HDMI输出的HUB,那么,PD将还需要进行更多的协商,以达到系统预设的其他功能。

       其中,包括了数据传输角色的转换VDM通信、DP信号配置等。

(图6 苹果原装USB DOCK发送的DR_SWAP数据包)

(图7 苹果原装USB DOCK发送的DP Configure数据包)

(图8 苹果原装USB DOCK发送的Enter Mode数据包让Macbook输出DP信号)

(图8 苹果原装USB DOCK发送的unstruct VDM数据包属于私有通信)

       以上波形都来自对实际PD通信过程的监控,采用了乐得瑞在业界率先量产的PD逻辑分析仪LDRPD01。

(图9 LDRPD01分析仪对DOCK与MACBOOK的通信过程进行监控)

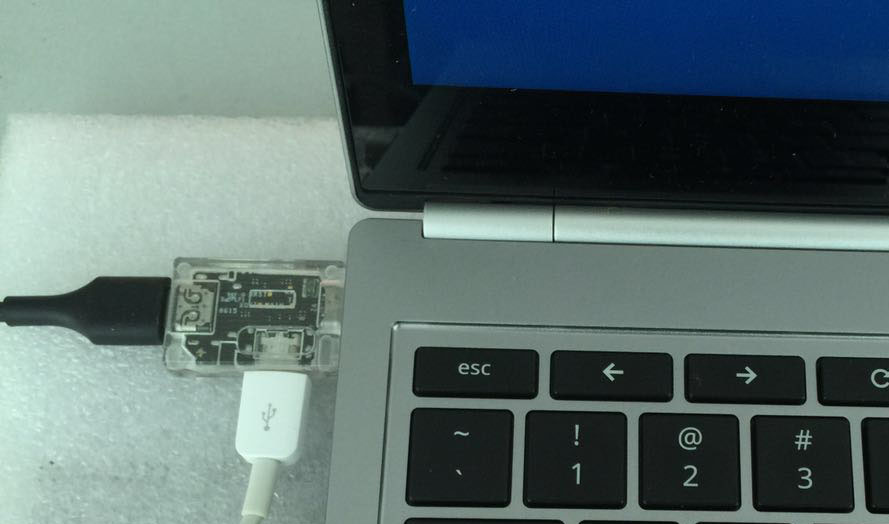

(图10 LDRPD01分析仪对GOOGLE Chromebook 充电过程的PD通信进行监控)

       此监控系统可以为USB PD相关产品的从业人员提供非常有价值的参考,准确掌握PD通信过程的错误信息。如有需要,欢迎加微信13510191269。

       与QC2.0的区别:首先从名字上就看一窥端倪,PD是Power Delivery关注的是两个或者多个设备,甚至是一个基于USB接口的智能电网的电能传输过程,电能传输可以是双方向的,甚至是组网的,可以具备系统级供电策略。而QC是Quick Charge仅仅关注的是快速充电问题,电能传输是单方向的,不具备电能组网能力,不支持除了供电以外的其他功能。

QC2.0 关注的是一个充电设备和一个被充电设备

USB PD 解决的是一个电能传输网络的平衡问题

       综上分析我们可以看出,USB PD不仅为消费类电子带来了形式多样接口应用,还承载着未来消费类电子以及部分家用电器的供电管理智能化的使命,将能够比较好的解决目前供电方式混乱,各种适配器及连接线严重浪费社会资源,污染自然环境的情况。深圳市乐得瑞科技有限公司,致力于USB TYPE-C接口及USB PD相关应用技术的开发,已经推出支持TYPE-C接口芯片的LDR6013,以及支持USB PD的芯片LDR6021等,积极配合USB-IF组织共同推进这一有利于人类社会的重大改革。
