Macbook Pro USB-C接口兼容性测试

发布日期:2016-11-21 | 点击: | 字号:

        Macbook Pro上市以来很多朋友都关心评测结果。而事实上由于Macbook Pro上市前的文章《Macbook Pro发布会USB-C产业解读》中,所预言的内容全部命中。因此,并无新的实质性内容可以发布。当然,随着测试的不断深入,还是有些细节问题可以与大家分享。下面让我们来回顾一下Macbook Pro的变与不变。



        第一,Macbook Pro的USB PD版本维持在PD2.0,并兼容原配件。



        与Macbook Air 2015升级到Macbook Air 2016不同,把苹果原装Docking配件插上Macbook Pro之后,并没有出现升级提示。这就意味着,单纯从USB PD协议来讲,Macbook Pro的兼容性与Macbook Air 2016的兼容性是等价的。进一步的测试中,我们尝试用LDR6023设计的Docking与Macbook Pro进行配合,发现也是完全兼容的,出4k DP转HDMI,进行PD充电,都毫无压力(测试过程中,发现4K视频偶尔有蓝屏现象,但排查后发现与PD无关)。

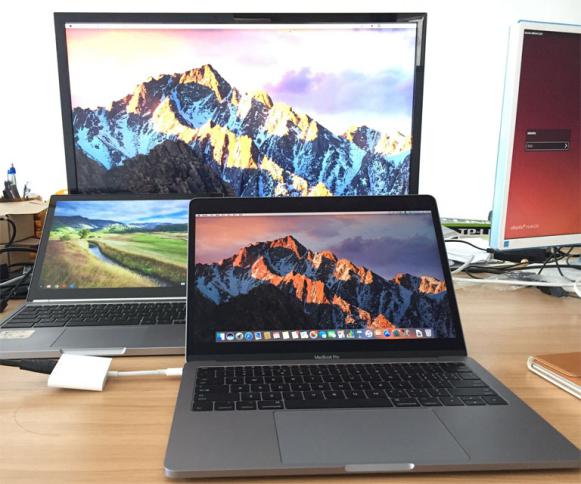

图1  Macbook Pro完美兼容LDR6023 Docking配件



        第二,为了兼容87W适配器,C-C连接线增加了E-Mark芯片。

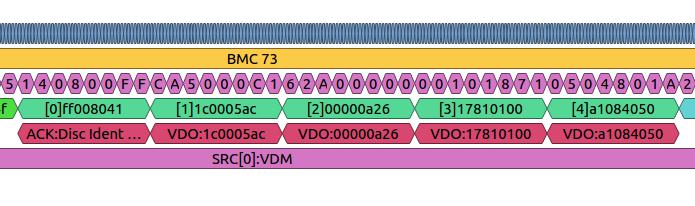

图2  Macbook Pro 原配Emark C-C线的内部信息(LDR-PD01采集)



        通过LDR-PD01协议分析仪及LDR-PD02测试治具的配合,我们读出了87W适配器与原装C-C线之间的PD通信内容。可以看到,这根线的VID是USB-IF分配给苹果的05AC,过电流能力是5A,XID为:0A26。使用这根E-Mark线之后,原有的适配器,包括LDR6021设计的适配器,同样可以给Macbook Pro进行充电。当然,我们也发现Macbook Pro的Sink_capability与Macbook Air的Sink_capability是不同的,适用的充电范围更广,兼容4.8V~21V之间的电压进行充电。



        第三,没有加入数字证书。



        这是显然的事情了,因为加了数字证书之后,前面两项的兼容性都不会成立了。不过,个人推测,USB PD3.0和数字证书的升级可能性都已经预埋进了Macbook,只是看时机而已。不过,即使升级到PD3.0,在泛PC体系(笔记本电脑和台式机)及周边,苹果预计会维持以前一贯的开放态度,兼容通用USB配件。数字证书功能,可能只会在IPhone系列产品中启用。



        另外必须注意的一点是,IPhone一直维持Lightning的可能性是存在的,IPhone8完全可以通过软硬件升级,把现有的Lightning接头上的4个NC PIN利用起来,支持USB3.1以及DP或者HDMI等,然后利用C2Lightning转接线,使用标准Type-C接口与外设进行连接。如今,微软的Lumia950已经实现了DP输出,在本届高交会上,成功的展示了利用这个功能成为VR源的能力。想象一下地铁里,公交上,到处都是兜里揣着带4K输出的手机,头上戴着高清VR显示器的乘客的场景,将是多么的火爆。或许,人世间最遥远及距离,就是两个人面对面带着VR,但是一个在天涯,一个在海角。

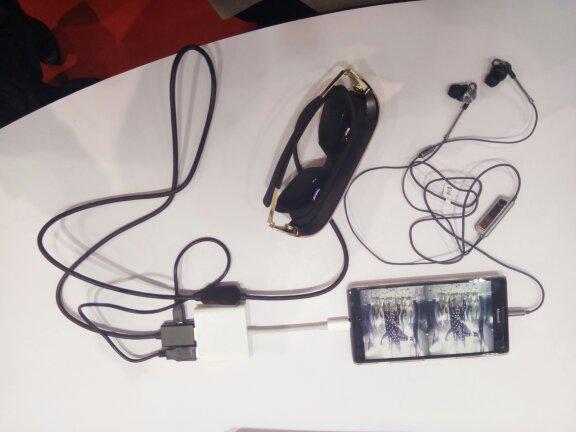

图3 高交会上展出的以Lumia950作为VR源的头显及LDR6023 Docking



        可以预见,国内手机厂商在2017年将会大力跟进,分享手机加VR及AR带来的下一个消费高潮。我相信这对苹果来说是一个不小的压力。IPhone8,要么彻底升级Lightning,要么转向Type-C口。否则下一波的革命到来时,库克老矣,尚能饭否。

        以上是C-FORCE平台对苹果本次发布Macbook Pro从USB-C产业角度的解读,我们也将持续跟进最新消息,敬请关注。如果想加入C-FORCE微信群,请先添加1 3 5 1 0 1 9 1 2 6 9微信号,并把分享本报道的微信截图发到该微信号即可入群。C-FORCE群聚了大陆及台湾地区USB TYPE-C领域,包括PD协议规范的Contributor在内的技术专家,欢迎加入。
