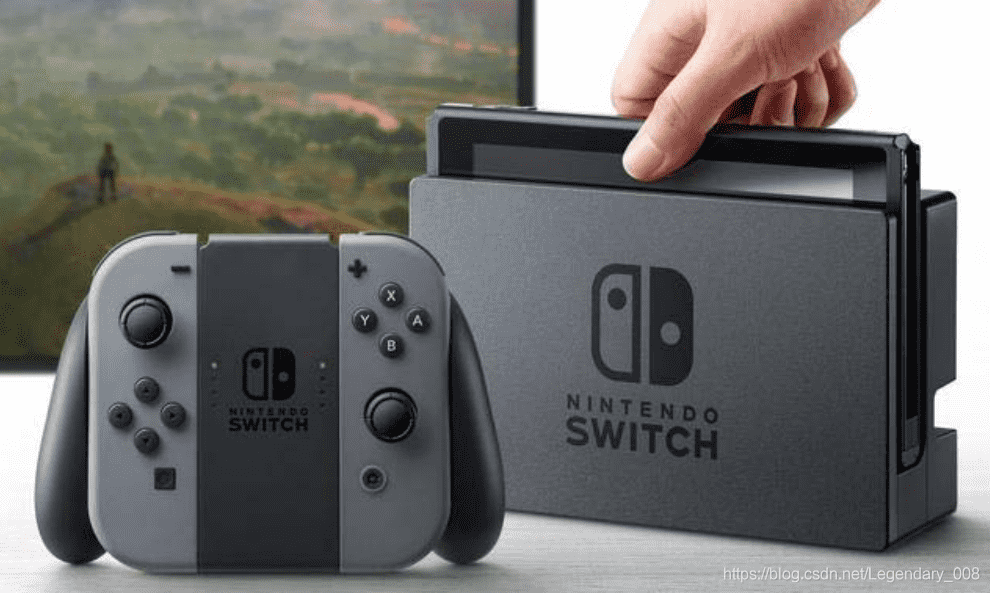

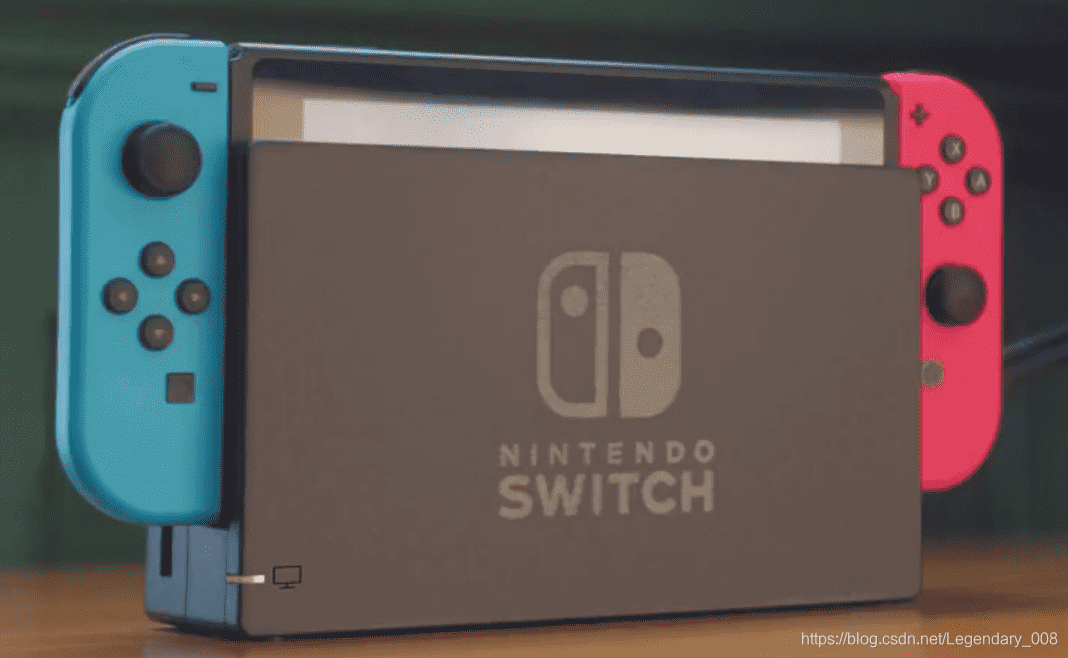

应用于Switch游戏机的底座

    这颗芯片，不仅仅能够实现让任天堂 switch 输出视频，还具有跟原装底座一样的 DP
Altmode 指示灯。即一旦 switch 游戏机，通过 usb pd 通信协议沟通，进入了输出视频的模

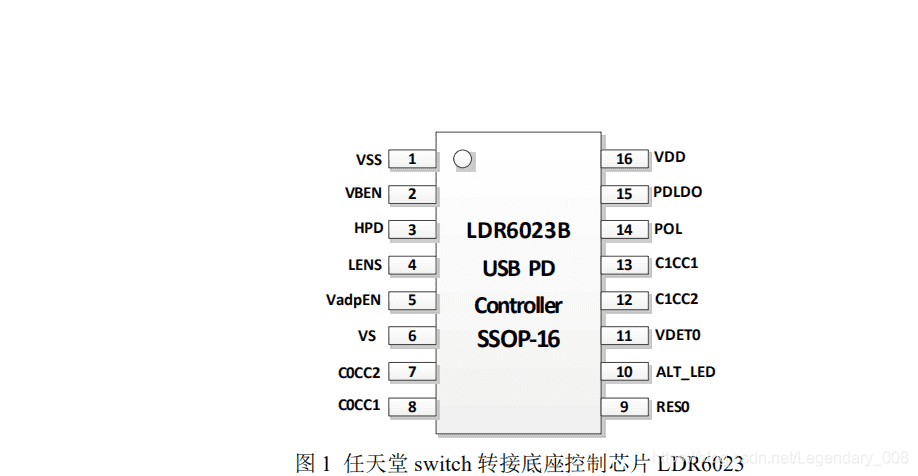

式，LDR6023 的 pin10，ALT_LED 信号就会输出高电平，点亮 LED 指示灯。为了方便一
些底座通过按键来控制 switch 不要进入 Altmode，该芯片还有个神奇的 VS pin，这个 pin
可以接一个到地的按键，每按一次，就会在进入 Altmode 和不进入 Altmode 之间进行切
换。方便用户自由控制是把视频输出到电视，还是把画面保留在 switch 屏幕上，底座仅仅
提供充电功能。

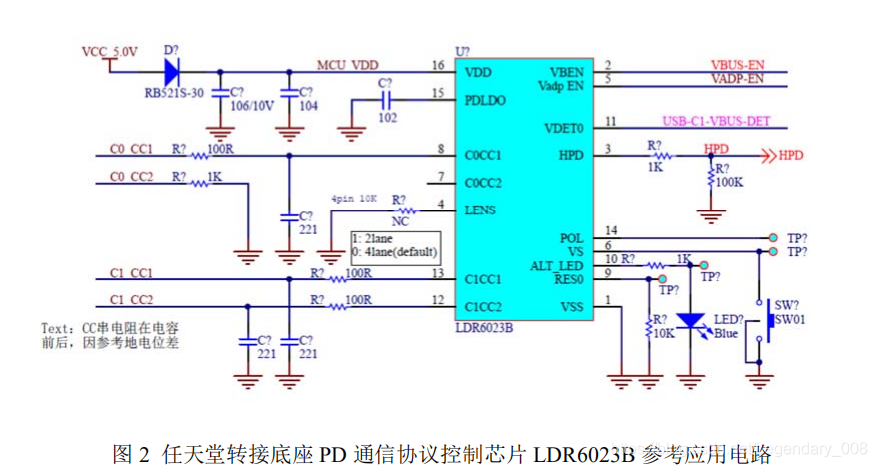

    应用电路如下：

    通过图中的应用电路我们可以看到，只需要把 LDR6023 的 CC 跟任天堂游戏机对接起
来，就可以通过 USB PD 协议，让 Switch 在进行 15V 充电的同时，输出 1080P 的画面。从
游戏机输出的是 Display Port 格式的视频信号，如果需要让转接器具有 HDMI 接口，则还
需要再增加一颗 dp 转 hdmi 芯片。
