乐得瑞推出3组6通道CC的USB PD3.1控制SOC芯片
LDR6020系列
2021年5月，USB-IF 协会发布了全新的USB PD3.1规范，该规范将快充功率上限从100 W提升至240 W，充电功率的提升也让USB PD的应用从手机、笔记本电脑，扩展到便携式设备、物联网设备、智能家居、通信和安防设备、汽车和医疗等领域。
面对更多的应用场景，市场对于PD协议芯片的要求也越来越高。针对多口USB PD的应用，乐得瑞重磅推出3组6通道CC的USB PD3.1控制SOC芯片LDR6020系列。
一、USB PD3.1 SOC控制芯片LDR6020

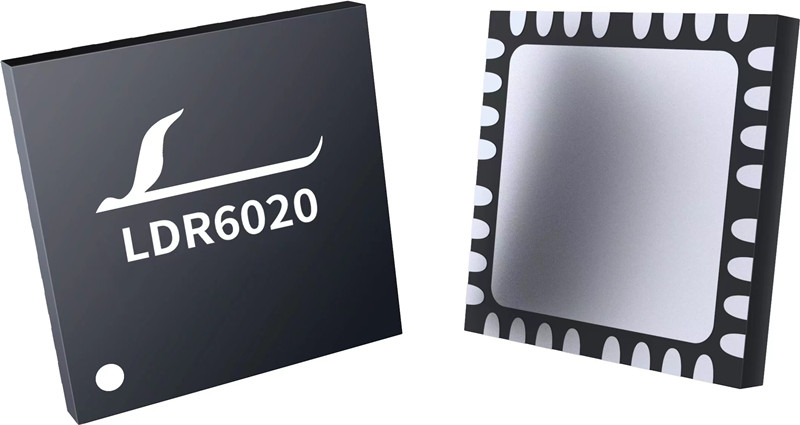

图1 LDR6020 PD3.1 SOC控制芯片
LDR6020是带有3组6路DRP USB-C及PD通信协议处理模块和USB2.0 Device模块的16位RISC MCU，拥有USB PD3.1通信功能，具有262字节非折叠PD3.1长数据包通信能力，并且可以通过CC，UART，I2C，USB2.0四种模式进行固件在线升级。

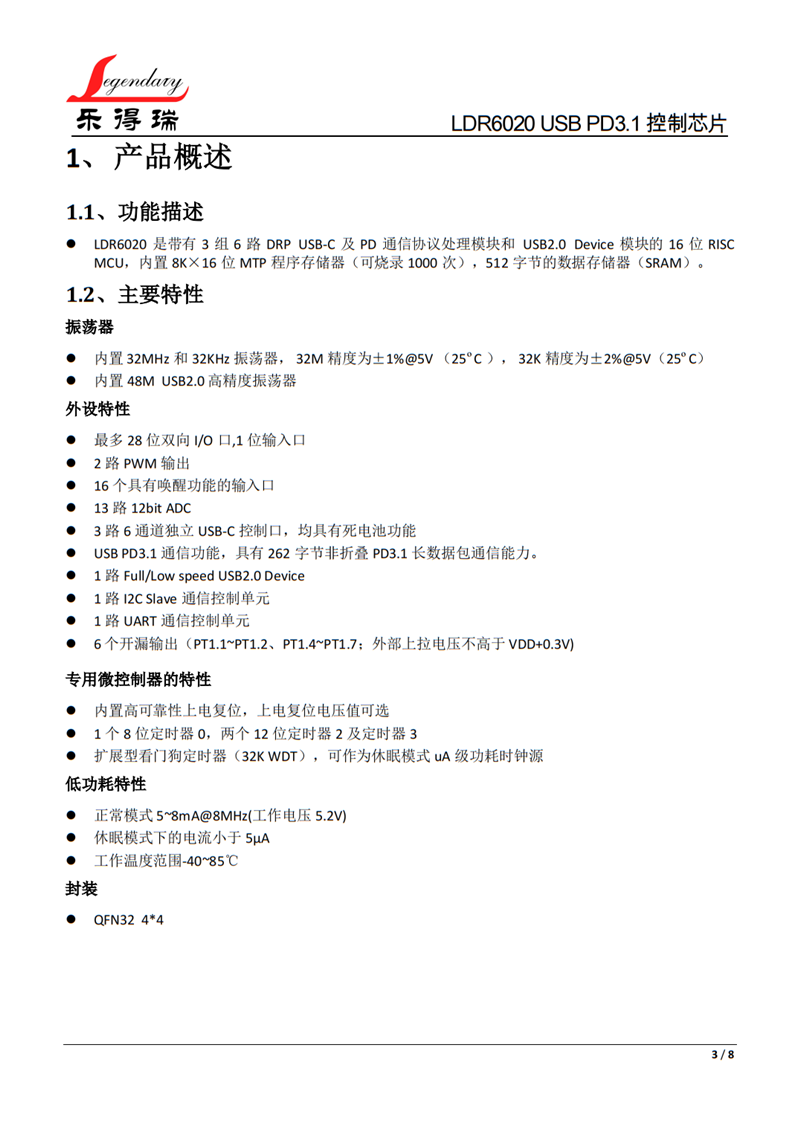

图2 LDR6020芯片规格书截图
LDR6020采用QFN-32 4*4封装，拥有13路ADC，28 位双向 I/O 口,1 位输入口，2 路 PWM，可以做定制化功能设计，并且未来还会开放嵌入式云IDE开发系统。

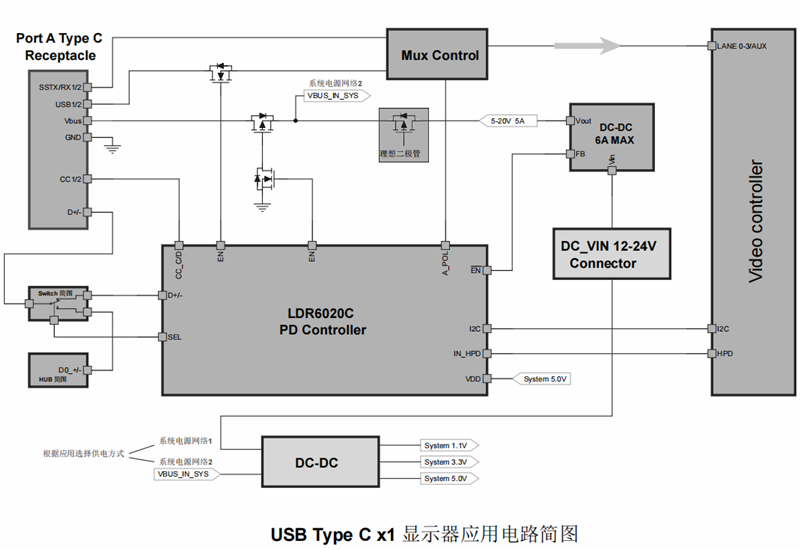

图3 LDR6020在USB-C接口显示器中的应用
LDR6020的应用场景非常广泛，比如Type-C多功能转接器，Type-C显示器，Type-C移动电源等等，并且芯片内置I2C Slave通信控制单元，UART通信控制单元，可以与其他主控芯片进行通讯协商。
图4 基于LDR6020设计的PD3.1诱骗器PD09
这是乐得瑞科技基于LDR6020设计的PD测试仪PD09，支持SPR，EPR，PPS，AVS，QC诱骗功能，非常适合工程师在调试设备时进行功能测试，并且乐得瑞官网主页可以免费申请。
二、基于SIP技术的USB PD3.1 PMU芯片LDR6020P

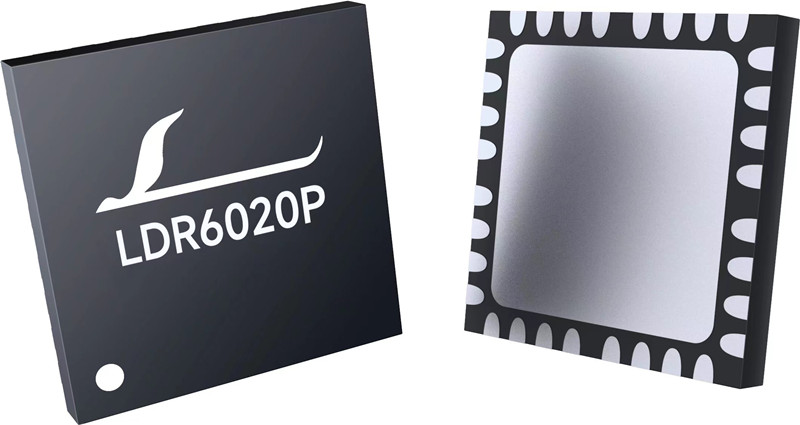

图5 LDR6020P PD3.1 SOC PMU芯片
LDR6020P是基于SIP技术，内置3组6路DRP USB-C及PD通信协议处理模块，两路20V VBUS控制MOS，内阻15毫欧(VGS>10V)~22毫欧(VGS>5V)，16位RISC MCU的电源管理芯片(PMU)，使得外围更加简洁，电路设计更加方便。

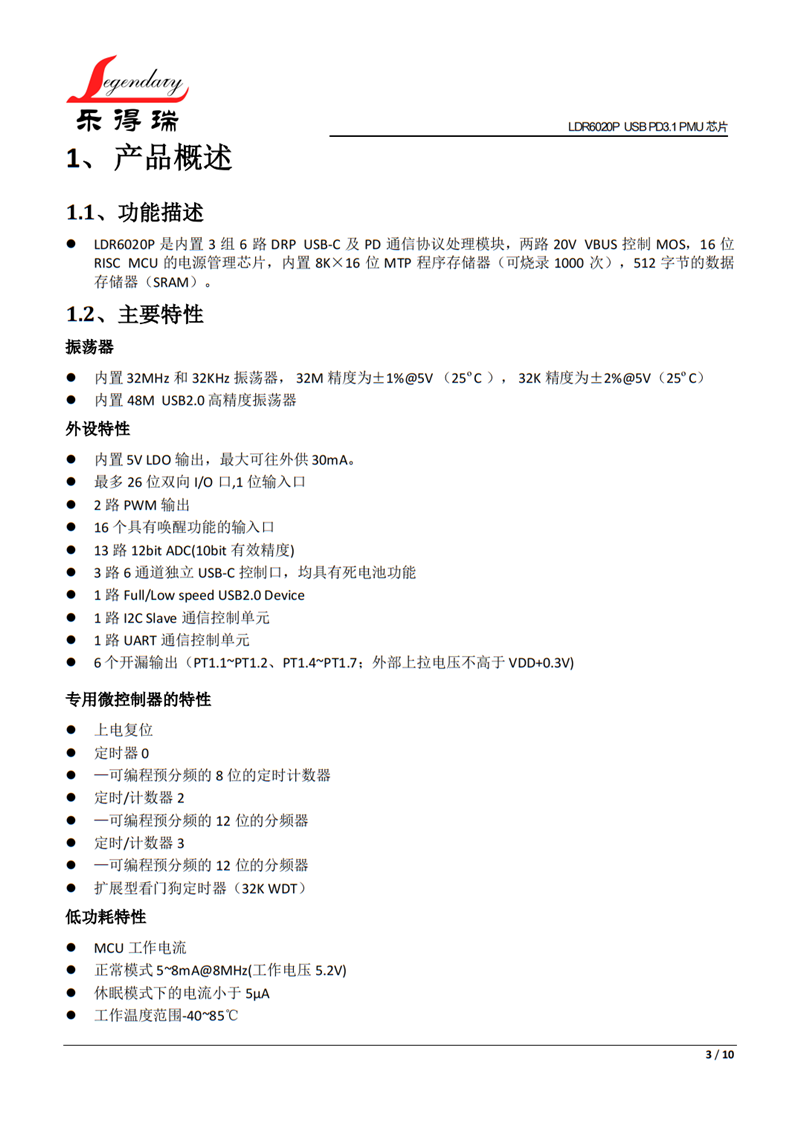

图6 LDR6020P规格书截图
从规格书可以看出，LDR6020P，内置了LDO和两颗20V耐压的PMOS，单颗MOS的实际工作电流可以达到5A。在两颗作为串联使用时，考虑到温升问题，建议限制在3A。

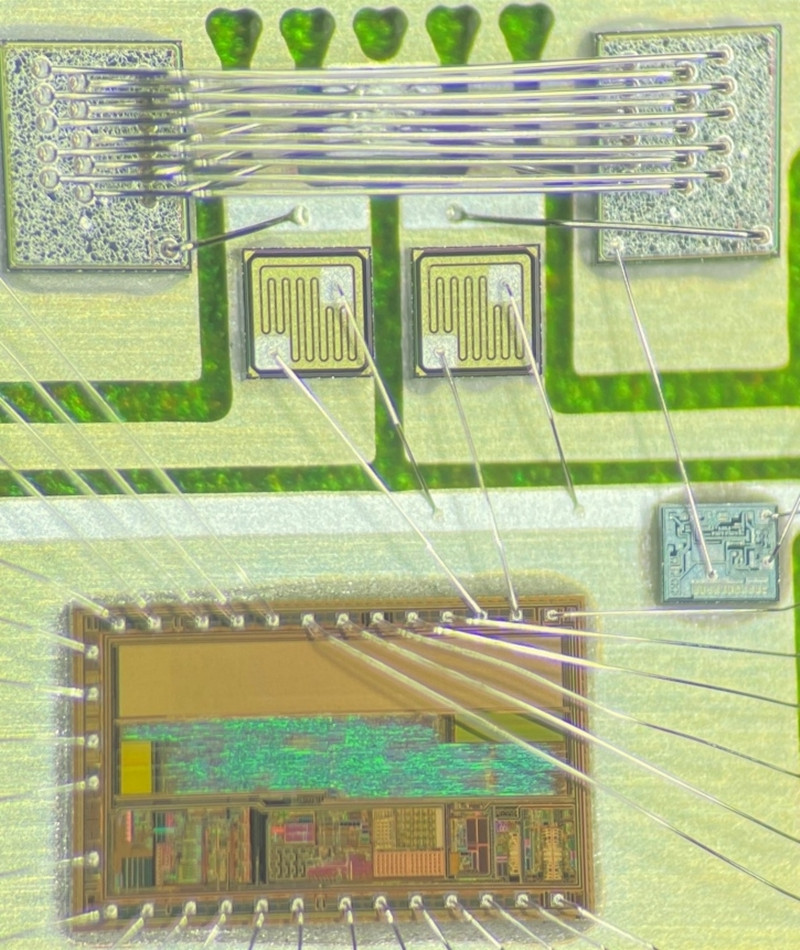

图7 LDR6020P采用SIP技术集成了PD Controller和Power MOS

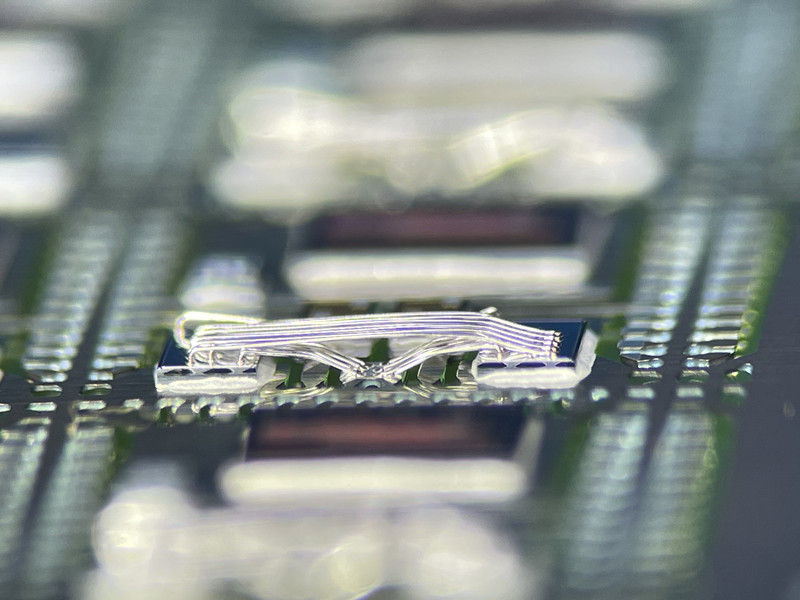

图8 高精度的SIP技术LDR6020P的POWER MOS的可靠性更高
LDR6020P采用QFN-48 5*5封装，芯片集成电源管理，内置5V LDO输出，最大可往外供30mA。

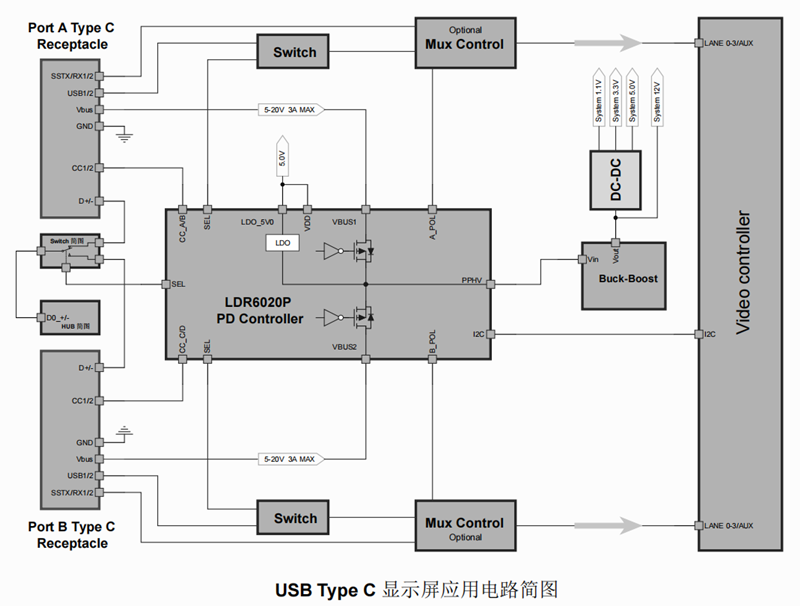

图9 LDR6020P典型应用电路图
LDR6020P芯片自带USB 2.0 Billboard，内置32MHz和32KHz振荡器，内置48M USB2.0高精度振荡器，全面支持标准所规定DFP，UFP，try.SRC，try.SNK四种设备角色。
在双口便携显示器的应用中，LDR6020P简化了电路设计，不再需要外挂多颗MOS，因为芯片已经内置了两路耐20V的Vbus控制MOS，所以Vbus的电源管理都直接由芯片控制，不仅节约了电路板空间，还省了不少成本。
总结
