乐得瑞继LDR6020之后，发布基于SIP技术的PMU芯片LDR6020P成功通过USB-IF PD3.1认证
近日，USB-IF协会官方颁布了一张PD3.1合规性监测认证，是来自乐得瑞科技基于SIP技术的PMU芯片LDR6020P，可以查询到该芯片的认证TID号为11565。
图1 LDR6020P USB-IF认证截图
一、基于SIP技术的USB PD3.1 PMU芯片LDR6020P

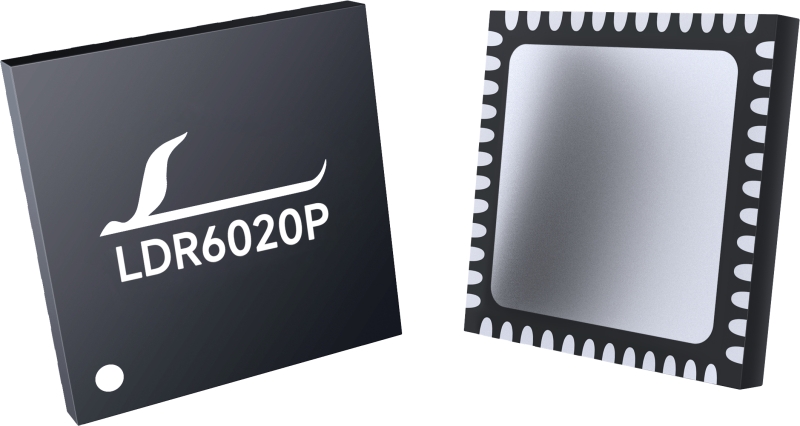

图2 LDR6020P PD3.1 SOC PMU芯片
LDR6020P是基于SIP技术，内置3组6路DRP USB-C及PD通信协议处理模块，两路20V VBUS控制MOS，内阻15毫欧(VGS>10V)~22毫欧(VGS>5V)，16位RISC MCU的电源管理芯片(PMU)，使得外围更加简洁，电路设计更加方便。

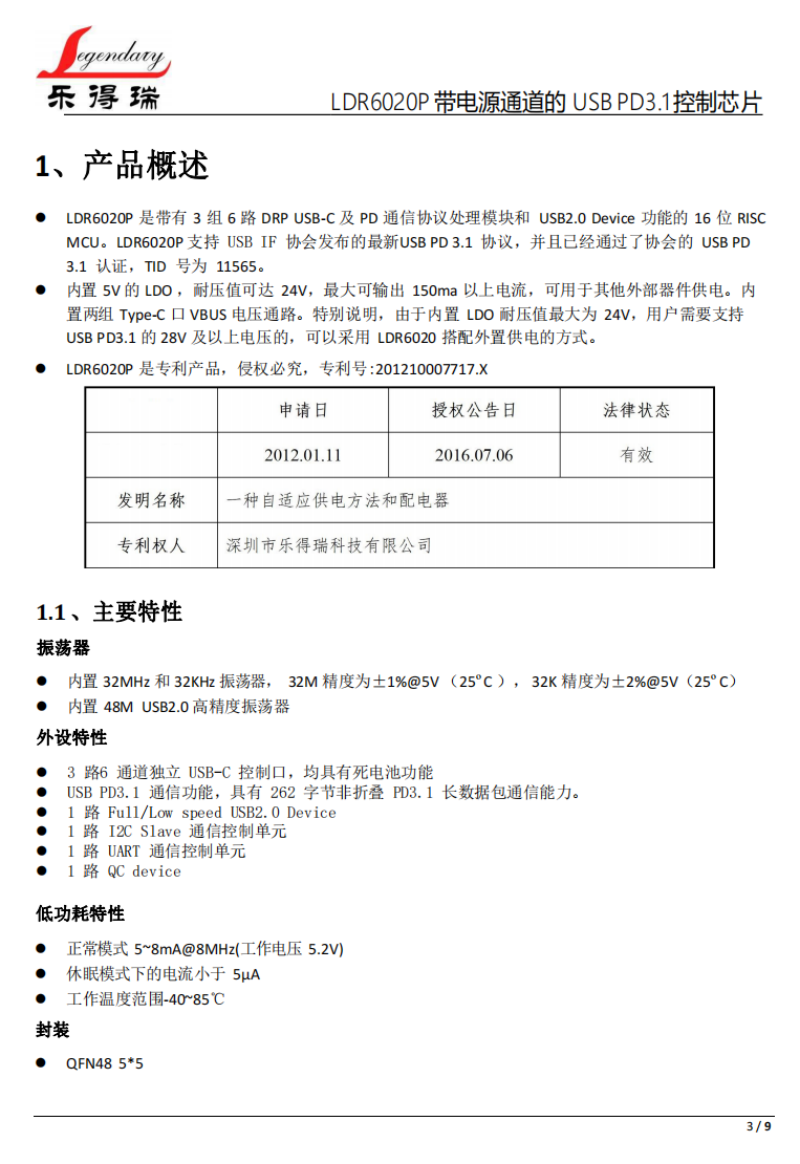

图3 LDR6020P规格书截图
从规格书可以看出，LDR6020P，内置了LDO和两颗20V耐压的PMOS，单颗MOS的实际工作电流可以达到5A。在两颗作为串联使用时，考虑到温升问题，建议限制在3A。
图4 LDR6020P采用SIP技术集成了PD Controller和Power MOS
图5 高精度的SIP技术LDR6020P的POWER MOS的可靠性更高
采用QFN-48 5*5封装，芯片集成电源管理，内置5V LDO输出，最大可往外供30mA。LDR6020P

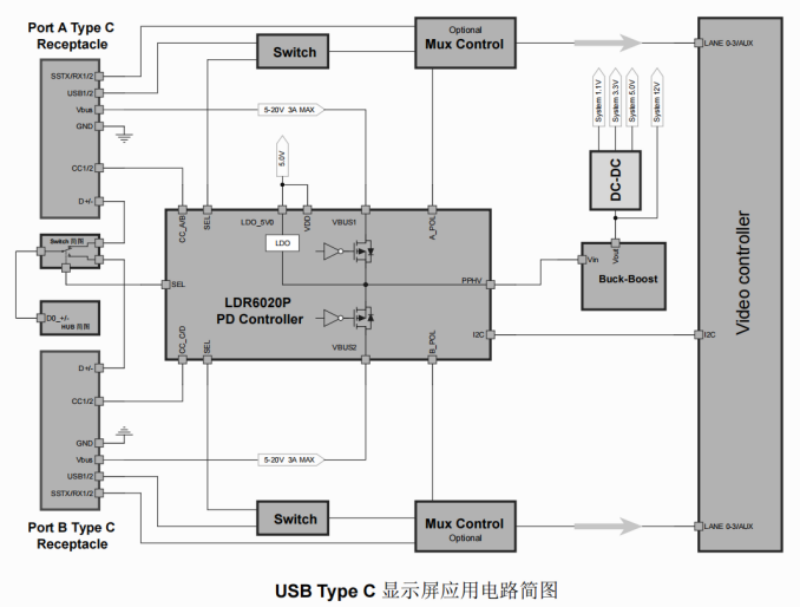

图6 LDR6020P典型应用电路图
LDR6020P芯片自带USB 2.0 Billboard，内置32MHz和32KHz振荡器，内置48M USB2.0高精度振荡器，全面支持标准所规定DFP，UFP，try.SRC，try.SNK四种设备角色。
在双口便携显示器的应用中，LDR6020P简化了电路设计，不再需要外挂多颗MOS，因为芯片已经内置了两路耐20V的Vbus控制MOS，所以Vbus的电源管理都直接由芯片控制，不仅节约了电路板空间，还省了不少成本。
总结
乐得瑞科技十年来一直专注于USB-C接口控制芯片的设计研发，并且一直持续更新迭代，始终保持先进技术水平。继LDR6020之后，这是乐得瑞科技第二颗成功通过USB-IF PD3.1认证的芯片，此次基于SIP技术的USB PD3.1 PMU芯片LDR6020P在集成电路设计上做了大胆的创新，简化了外围电路，给予了我们很多惊喜，在Type-C产品设计上提供了新的思路，并且在多设备有线互联上有了新的可能，这也得益于乐得瑞科技创新的步伐从未停止，坚定地朝着世界一流的创新型芯片提供商的目标前进。
