乐得瑞发布LDR6290

LDR6290 USB Type-C台式/桌面显示器专用方案

单USB Type-C接口，同时具有HDMI/USB扩展和直流供电，桌面式显示器的典型形态，整个显示器通过DC接口输入类似24V/3A的大功率电源，除了满足本身的功率需求，还可以为通过USB Type-C接口接入到显示器的手机或者笔记本电脑提供PD快充。LDR6290，就是专门为这种单USB Type-C接口桌面显示器而设计的专用解决方案。

LDR6290 芯片是乐得瑞科技针对集成 USBPD 电源和 DOCKING 于一体的多功能适配器而设计的控制芯片，并且具有 USB 转串口和 Billboard 的功能，以及通过 VDM 协商让智能设备进入 ALT MODE 输出 DP 信号的功能。当使用了 LDR6290 芯片的设备接入 USB HOST 时，会在 HOST 端弹出 Billboard 窗口，提醒用户该设备所具有的Alternate Mode 功能。
LDR6290，单USB Type-C接口桌面显示器专用解决方案，主要框架如下:

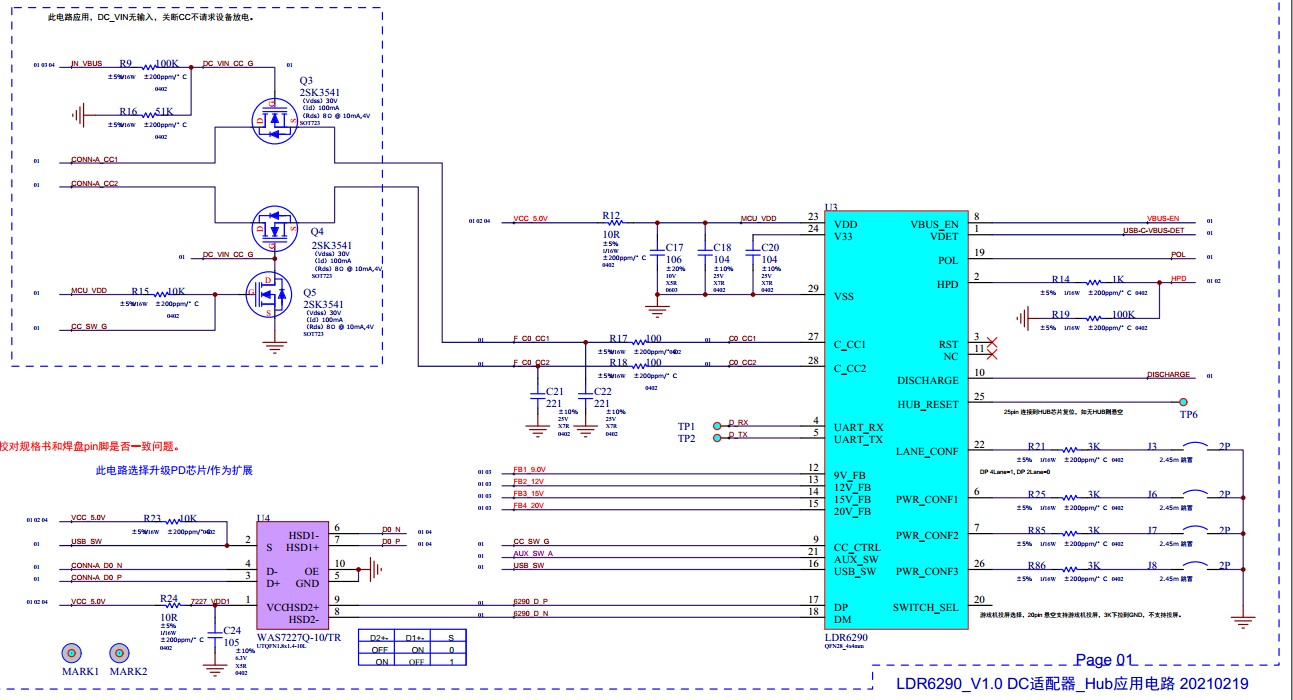

单USB Type-C接口桌面显示器专用解决方案,LDR6290部分电路如下：
