乐1/MACBOOK/ N1 Type-C接口新体验

乐视/苹果 Type-C接口定位

发布日期:2015-05-25 | 点击: | 字号:

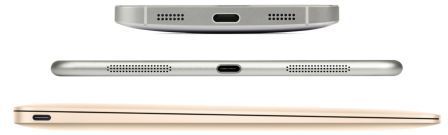

经过在华强北电子市场排队一个小时,笔者顺利买到了期待已久的乐1,结合之前的NOKIA平板电脑N1,苹果全新MACBOOK,终于集齐了手机、平板、笔记本电脑三种TYPE-C接口设备(能兑换极品装备吗?^_^)。迷你小巧、正反相同、双向可接;可集电源、音频、视频、数据传输于一“口”,这传说中的极品接口,在三款设备上究竟给我们消费者带来了什么呢?笔者对照 USB IF组织发布的USB TYPE-C 标准1.1对三种设备进行了初步测试。





在测试之前,先普及一个基本知识,与USB TYPE-C物理接口相关的标准一共有三个:USB Type-C 1.1, USB PD 2.0, Battery Charging 1.2,如果3个协议全部支持,则可以实现Type-C的所有优势特性。Type-C把设备的角色在供电和数据传输上进行了分离。电能传输上分为SRC(即供电方,例如适配器),SNK(即受电方,例如U盘)。对于既能够承担SRC角色,又能够承担SNK角色的设备,则称为DRP设备(例如笔记本电脑和手机)。在DRP设备中,有一类特别倾向于成为SRC设备的Device,称为Try.SRC设备(例如移动电源)。数据传输角色上,分为DFP(即传统的HOST)UFP(即传统的Device或者Slave)默认情况下,SRC即为DFPSNK即为UFP,如果要改变这种默认的搭配,则要使用USB PD 2.0通信协议进行ROLE_SWAP。所有这些角色定义及角色切换,都是通过USB TYPE-C协议中的CC逻辑芯片来实现的。



    一、MACBOOK



        第1项测试,TYPE-CCC逻辑测试,通过一根特殊的TYPE-C线,我们把MACBOOKCC逻辑引脚引了出来,经过示波器测试,上面有50ms的方波存在,证明是TYPE-C标准的DRP设备,即Dual Role Port,既可以用适配器通过这个口给MAC BOOK充电,也可以通过这个口给手机充电。通过苹果原装适配器给MAC BOOK充电时,可以明显的在CC引脚上观测到USB PD的通信波形,通信成功后,供电电压从5V升高到14.5V

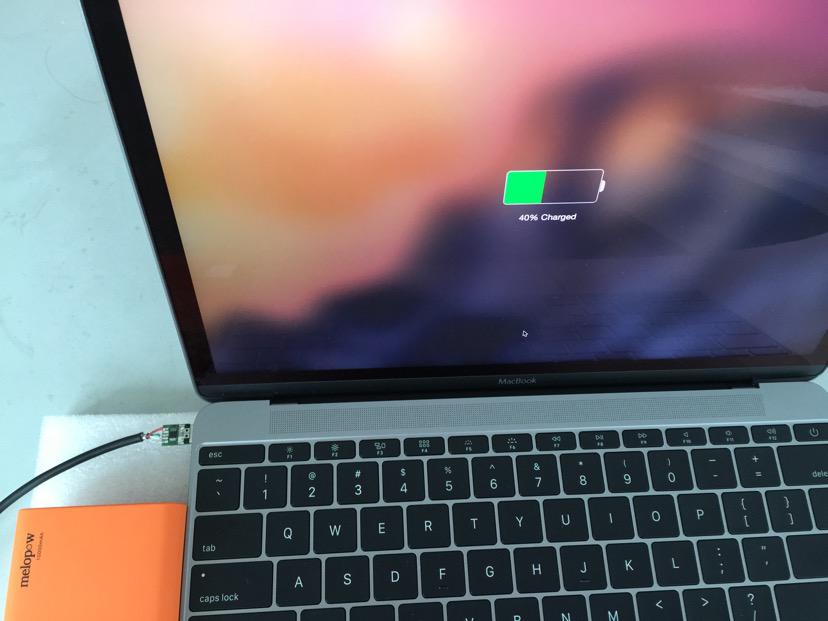

第2项测试,充放电测试。第一步,用任意5V适配器,接上基于乐得瑞LDR6013 TYPE-C接口芯片的充电转接线(同时处理了Type-C协议和BC1.2协议),都可以顺利的给MACBOOK充电,在电源稳定的情况下,最大充电电流为2.8安培。第二步,用一个C口转A母座转接头,利用MACBOOKIPHONE6 PLUS充电,非常正常。至此已经说明了MAC BOOK属于DRP设备。第三部,判断MACBOOK是否属于DRP设备中的Try.SRC设备。用基于乐得瑞LDR6013芯片设计的Try.SRC移动电源给MACBOOK充电,100%成功。证明了MACBOOK属于非Try.SRCDRP设备(如果是Try.SCR遇上Try.SRC则充电方向具有随机性)。



第3项测试,数据传输,用自制的TYPE-C口转A母座转化器,接上IPHONE,数据传输正常,经过查看说明书及网上资料,MACBOOK支持USB3.1 gen1 host,向下兼容USB 3.0USB2.0.

花絮:测试过程中,C口出现损坏,幸好在7天内,进行了免费的换货,苹果的售后还是相当不错的,可以当天就换到全新的机器。



MacBook 充电 TYPE-C

    二、乐1

第1项测试,TYPE-CCC逻辑测试,经过测试乐1CC为一个上拉电阻或者一个上拉电流源,无扫描波形。因此,基本确认它属于DFP设备,也即是说,在C协议上,它把自己定义为一个适配器。

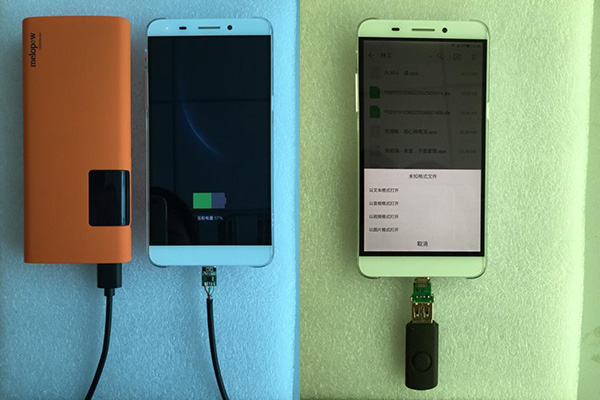

第2项测试,充放电测试。第一项测试已经提示我们,乐1是个DFP,为了验证这问题,我们用MACBOOK的原装数据线把乐1MACBOOKTYPE-C口相连,神奇的事情发生了,乐1在给MACBOOK充电,好吧,我承认了,乐1确实把自己定义成了一个适配器。它能够给C口的SNK或者DRP设备充电。第二步,我们用MACBOOK原装适配器和原装线给乐1充电,结果是,没反应。那是预料之中的,这相当于把两个适配器连在一起,当然是没有反应了。第三步,用乐得瑞A口转C口的线给乐1充电,接上任意5V适配器,都能够顺利达到1.4A充电电流。说明乐1只能够通过A口转C进行充电,不能够接入到标准的C口适配器。



第3项测试,数据传输测试。第一步,把乐1接上windows电脑,可以顺利的认到一个U盘,与普通的安卓手机没有区别。这表明他可以作为一个USB2.0 Device。 第二步,用一个C口转A母座转接器,把一个U盘接到乐1,可以顺利的读到U盘,并且播放里面的音视频文件,表明乐1可以作为一个USB 2.0 HOST



花絮:测试过程中发现乐1屏幕上方边缘会偏亮,漏光明显。这个...无力吐槽。



    三、NOKIA N1



第1项测试,TYPE-CCC逻辑测试,经过测试N1CC口为悬空!也就是说,它完全不是一个TYPE-C设备,仅仅是外观采用TYPE-C接口,因此能够支持正反插而已。



第2项,不用测了。



第3项,不用测了。



以下是测试结果,请各位专家多多指正,也算是抛文引砖了。



产品

 TYPE-C设备类型

数据接口

接口标准

备注

Macbook

DRP

USB3.1 HOST

充放兼容TYPE-C 1.1USB PD 2.0Battery charging 1.2

可通过USB-IF认证

1

DFP

USB2.0 HOST and Device

放电兼容TYPE-C、充电为非TYPE-C设备、不支持PD

DFP部分可通过USB-IF认证

NOKIA N1

IS NOT TYPE-C Device

USB2.0 Device

充放都不兼容TYPE-C

纯粹的TYPE-CMicro USB使用



  值得称赞的是苹果,对USB TYPE-C 1.1, USB PD 2.0, Battery Charging 1.2三项标准的严格遵守,为业界的TYPE-C接口设备提供了典范。乐视的选择属于无奈之举,因为不像苹果这样的老大,可以从芯片级玩到成品级。乐1设计阶段,市面上的TYPE-C接口芯片没有任何一家量产的,只能够退其次而求之了。如果能够用上乐得瑞的LDR6013,同时支持DFP,DRP,Try,SRC,UFP四种角色的Type-C芯片,则可以有更多的创意空间可以发挥了。



  这次测试其实也带来了另外一个问题,TYPE-C标准的本意,是要统一接口,避免社会资源的浪费。但是,目前这个阶段,能够给苹果充电的适配器以及连接线,无法给乐1充,而乐1的充电线,则无法给MACBOOK(实测结果,充电电流是500mA,无法满足MACBOOK供电),那么是否有两全其美的方案呢?答案是肯定的,乐得瑞已经针对这个问题设计了同时支持TYPE-CBC 1.2A口转C口连接线方案,能够同时满足给MACBOOK和乐1N1充电,并兼容数据传输,目前已经导入到了移动电源业界,号称“无所不能充”的龙头老大进行生产,很快大家就会见到这个品牌的无所不能充的A口转C口充电线上市了。
